110301-01572 Устройство УЗНКЛО-1

 Устройство УЗНКЛО-1 ССД предназначено для защиты камеры кабельного колодца от несанкционированного проникновения. Изделие устанавливается в телефонные люки из серого и высокопрочного чугуна лёгкого и тяжёлого типов, если в конструкции люка предусмотрено посадочное место под крышку запорного устройства диаметром 609 мм.

УЗНКЛО-1 применяется при строительстве, реконструкции и дооснащении кабельной канализации связи. Устройство ограничивает доступ внутрь смотровой камеры, но сохраняет возможность штатного обслуживания колодца при наличии специального ключа и монтажных приспособлений.

Конструкция и особенности

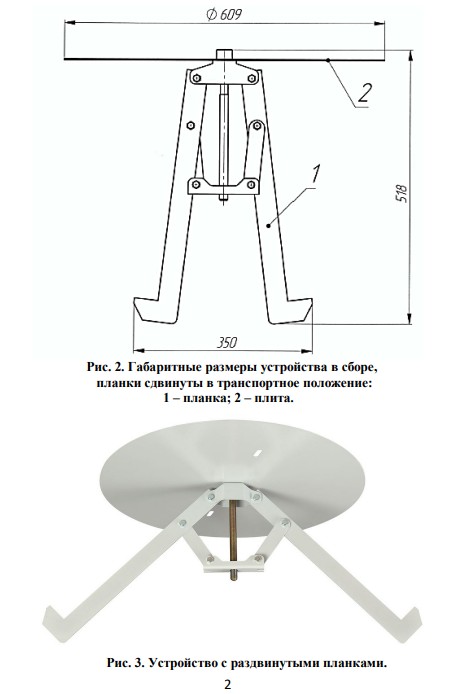

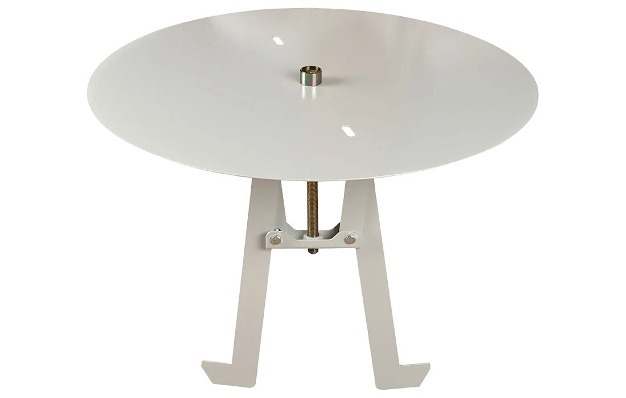

УЗНКЛО-1 представляет собой круглую стальную плиту толщиной 2 мм, оснащённую рычажно-винтовым механизмом. Механизм соединяется с плитой через втулку: втулка устанавливается в плиту, а с обратной стороны фиксируется гайкой по внешней резьбе. В рабочем положении рычаги разводятся и упираются снизу в верхнее перекрытие колодца, за счёт чего крышка блокирует доступ внутрь камеры.

Все рабочие узлы и крепёжные детали устройства выполнены из стали. Для защиты от коррозии стальная крышка и рычаги покрыты порошковой краской, а винт дополнительно защищён цинковым покрытием. Такая конструкция рассчитана на эксплуатацию во влажной среде подземных сооружений связи.

Запирание и обслуживание

Запорный механизм приводится в действие специальным эксцентриковым ключом. При вращении ключа устройство переводится в открытое или закрытое положение. После разблокировки крышку можно извлечь с помощью специальных крюков, что упрощает доступ персонала к кабельной камере для осмотра, ремонта или протяжки линий.

Перед заказом необходимо проверить наличие посадочного места в люке и его фактический диаметр. Ключ и комплект крюков для установки и извлечения УЗНКЛО-1 приобретаются отдельно и не входят в стандартную комплектацию устройства.

Применение

Устройство УЗНКЛО-1 ССД используют в городских телефонных сетях, телекоммуникационной инфраструктуре и кабельной канализации, где требуется повысить защищённость люков без замены всего смотрового устройства. Изделие подходит для объектов связи, на которых важно ограничить доступ посторонних лиц к кабельным линиям, муфтам и оборудованию внутри колодца.
