110301-01558 Устройство запорное люка ГТС тяжелого типа из ВЧ с замком УЗЛ-Т ССД

 Устройство запорное люка ГТС тяжелого типа из ВЧ с замком УЗЛ-Т ССД – комплект для защиты кабельных колодцев городских телефонных сетей от несанкционированного доступа. Изделие устанавливается на горловины колодцев ГТС, расположенных в зонах автодорог, на автостоянках и проезжей части городских парков. УЗЛ-Т применяют при новом строительстве кабельной канализации, реконструкции узлов связи или полной замене люка.

Конструкция и особенности

Устройство состоит из люка ВЧШГ в сборе и нижней крышки с запорным механизмом. Корпус и верхняя крышка изготовлены из высокопрочного чугуна с шаровидным графитом марки ВЧ 50. Такой материал сочетает прочность, стойкость к эксплуатационным нагрузкам и меньшую массу по сравнению с аналогичными изделиями из серого чугуна.

Крышка люка соединена с корпусом шарнирным механизмом. В рабочем положении она может фиксироваться в открытом состоянии под углом 112°, а при необходимости извлекаться из шарнира при угле 110°. Это облегчает доступ в камеру колодца при монтажных, инспекционных и ремонтных работах.

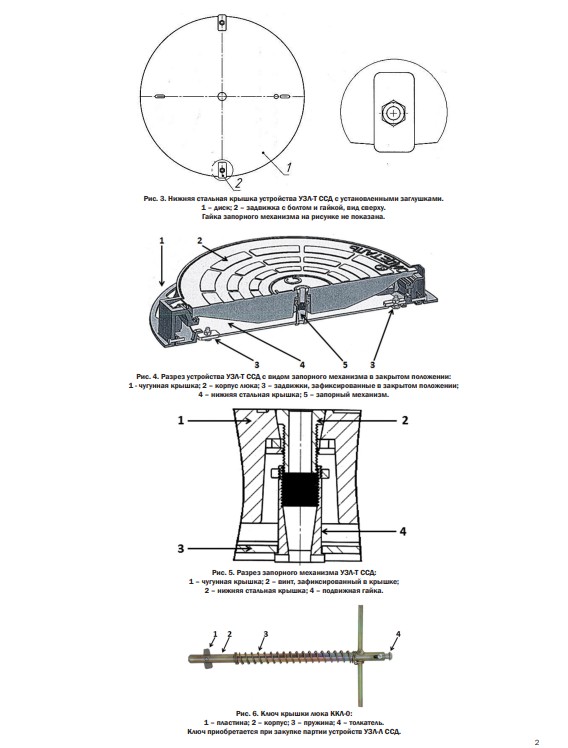

Запорный механизм УЗЛ-Т

Основная задача УЗЛ-Т – предотвратить несанкционированное проникновение внутрь кабельного колодца. Верхняя чугунная крышка и нижняя стальная крышка стягиваются между собой специальным запорным механизмом. Нижняя крышка с задвижкой фиксируется в пазу обечайки люка и работает как удерживающий элемент, препятствующий вскрытию конструкции.

Запирание выполняется через отверстие в верхней крышке. В нем установлена неподвижная проходная втулка с наружной резьбой, а нижняя крышка оснащена подъемной гайкой и задвижкой. При помощи специального ключа гайка навинчивается на втулку до упора, после чего верхняя и нижняя крышки надежно соединяются с корпусом люка.

Преимущества для эксплуатации

Люк тяжелого типа рассчитан на номинальную нагрузку 25 т / 250 кН и подходит для установки на участках с движением транспорта. Корпус оснащен Т-образной вибродемпфирующей прокладкой, которая обеспечивает более плотное прилегание крышки и снижает вибрации при наезде автомобилей.

Битумное покрытие защищает поверхность изделия от коррозии. Шарнирное крепление упрощает обслуживание колодца, поскольку крышку не нужно полностью переносить при каждом открытии. Дополнительно конструкция не выделяется на фоне дорожного покрытия и может применяться на объектах связи с повышенными требованиями к антивандальной защите.

Технические требования

Устройство запорное люка ГТС тяжелого типа из ВЧ с замком УЗЛ-Т ССД имеет диаметр корпуса 815 мм, диаметр крышки 660 мм и диаметр лаза 600 мм. Высота изделия составляет 100 мм, масса – 69 кг. Номинальная нагрузка – 25 т / 250 кН.

Изделие изготавливается из чугуна ВЧ 50 и применяется для кабельных колодцев телефонной канализации и смотровых колодцев в зонах транспортной нагрузки. Конструкция соответствует назначению люков ГТС и используется для защиты инженерных сетей связи при сохранении возможности регулярного доступа обслуживающего персонала.

Как заказать?

Для заказа устройства запорного люка ГТС тяжелого типа из ВЧ с замком УЗЛ-Т ССД необходимо указать артикул 110301-01558, требуемое количество изделий и условия установки. При подборе важно учитывать тип колодца, место монтажа, расчетную транспортную нагрузку, необходимость антивандальной защиты и совместимость с горловиной существующего или проектируемого смотрового устройства.
