Конструкция и особенности

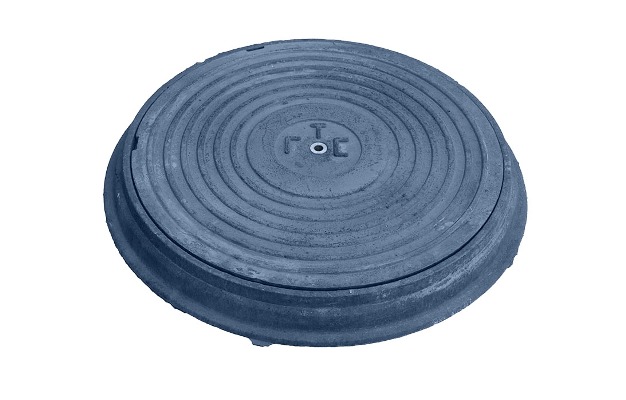

Устройство состоит из корпуса чугунного люка лёгкого типа, верхней чугунной крышки и нижней стальной крышки с заделанной гайкой УЗЛ. Корпус и крышка изготовлены из серого чугуна марки СЧ-20. Такая конструкция рассчитана на эксплуатацию в пешеходных зонах, где не требуется тяжёлое дорожное исполнение, но важна защита доступа к камере колодца.
Люк имеет диаметр корпуса 780 мм, диаметр крышки 666 мм и диаметр лаза 600 мм. Высота изделия составляет 75 мм, масса – 90 кг. Геометрия корпуса подходит для установки на горловины кабельных колодцев ГТС и обеспечивает доступ обслуживающего персонала для проведения монтажных, инспекционных и ремонтных работ.
Запорный механизм УЗЛ-Л
Основная задача УЗЛ-Л – предотвратить несанкционированное проникновение внутрь кабельного колодца. В рабочем положении верхняя чугунная крышка и нижняя стальная крышка надежно стягиваются между собой резьбовым соединением при помощи специального ключа.
В чугунной крышке предусмотрено отверстие с неподвижно установленной проходной втулкой с наружной резьбой. Нижняя стальная крышка оснащена задвижкой для фиксации к корпусу люка и подъемной гайкой, которая навинчивается на втулку до упора. За счет этого крышка фиксируется в корпусе, а нижняя часть работает как удерживающий элемент, препятствующий вскрытию конструкции.
Преимущества для эксплуатации
УЗЛ-Л удобен для объектов связи, где требуется антивандальная защита без применения тяжёлого дорожного люка. Заводская сборка устройства исключает необходимость сверлить чугунную крышку на объекте и снижает риск несовпадения элементов запорного механизма при монтаже.
Комплектное исполнение упрощает установку при новом строительстве и при полной замене люка. Обслуживающий персонал получает доступ к колодцу с помощью специального ключа, при этом в закрытом положении конструкция ограничивает доступ посторонних лиц к кабелям, муфтам и другим элементам инженерной сети.
Технические требования
Устройство запорное люка легкого УЗЛ-Л ССД рассчитано на номинальную нагрузку 30 кН и применяется для сетей связи. Изделие изготавливается из серого чугуна СЧ-20 в соответствии с требованиями к люкам для кабельных колодцев телефонной канализации и смотровых колодцев.
Комплектация включает корпус чугунного люка лёгкого типа, крышку чугунного люка лёгкого типа и стальную крышку с заделанной гайкой УЗЛ. Объём изделия составляет 0,054 м³, гарантийный срок эксплуатации – 1 год.
Как заказать?
Для заказа устройства запорного люка легкого УЗЛ-Л ССД необходимо указать артикул 110301-01473, требуемое количество изделий и условия установки. При подборе важно учитывать тип колодца, место монтажа, расчетную нагрузку, необходимость антивандальной защиты и совместимость с горловиной существующего или проектируемого смотрового устройства.
| Марка чугуна | СЧ-20 |
| Номинальная нагрузка, кН | 30 |
| Диаметр корпуса, мм | 780 |
| Диаметр крышки, мм | 666 |
| Диаметр лаза, мм | 600 |
| Высота, мм | 75 |
| Масса, кг | 90 |
| Объём, м³ | 0,054 |
