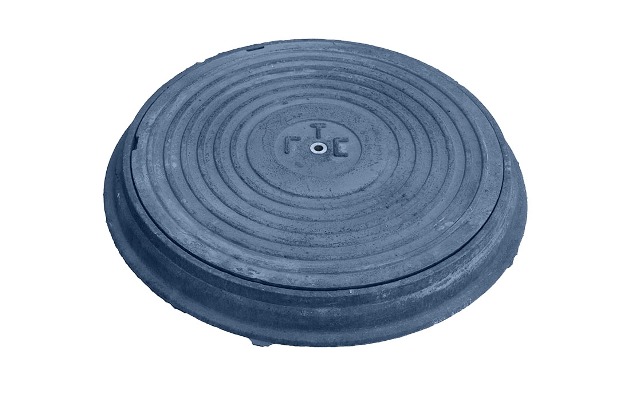

110301-01472 Устройство запорное люка тяжелого УЗЛ-Т ССД

 Устройство запорное люка тяжелого УЗЛ-Т ССД — защитный комплект для кабельных колодцев городских телефонных сетей. Изделие предназначено для предотвращения несанкционированного доступа внутрь камеры колодца и одновременно сохраняет возможность штатного доступа для монтажных, инспекционных и ремонтных работ. УЗЛ-Т устанавливается на горловины кабельных колодцев ГТС, расположенных в зонах автодорог, на автостоянках, проезжей части городских парков и других участках с повышенной эксплуатационной нагрузкой.

Назначение и область применения

Устройство запорное люка тяжелого УЗЛ-Т применяют при строительстве, реконструкции и полной замене люков кабельных колодцев связи. Основная задача изделия — защитить подземную инфраструктуру от вскрытия посторонними лицами, кражи кабеля, повреждения муфт и несанкционированного проникновения в камеру.

Тяжелое исполнение рассчитано на применение в местах с транспортной нагрузкой. Номинальная нагрузка составляет 250 кН, поэтому УЗЛ-Т подходит для участков, где требуется прочная чугунная конструкция с надежной фиксацией крышки. Изделие используют на объектах связи, телекоммуникационной инфраструктуры, городских сетях и эксплуатационных участках кабельной канализации.

Конструкция и принцип работы

УЗЛ-Т состоит из обечайки чугунного люка тяжелого типа, верхней чугунной крышки и нижней стальной крышки с заделанной гайкой. В рабочем положении верхняя и нижняя крышки стягиваются между собой резьбовым соединением с помощью специального ключа. Такая схема формирует запираемый узел, который препятствует свободному снятию крышки.

Нижняя крышка с задвижкой фиксируется в пазу обечайки и работает как удерживающий элемент. В чугунной крышке предусмотрена проходная втулка с наружной резьбой, а подъемная гайка нижней стальной крышки располагается соосно с отверстием верхней крышки. При завинчивании гайки до упора обеспечивается надежное запирание верхней чугунной крышки к корпусу люка.

Материалы и эксплуатационные особенности

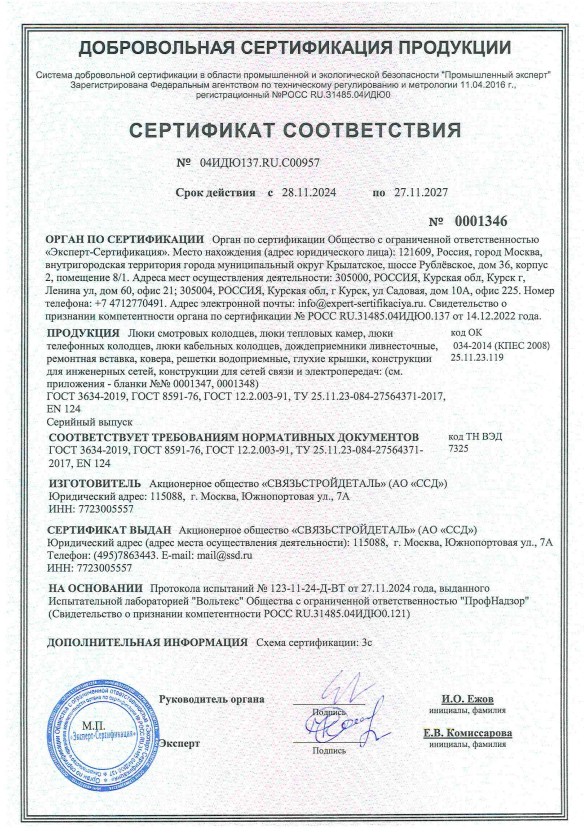

Люк изготовлен из серого чугуна марки СЧ-20. Конструкция относится к изделиям для сетей связи и имеет литеру ГТС. В карточке производителя для изделия указаны ГОСТ 8591-76 и ГОСТ 3634-2019, применяемые для люков кабельных и смотровых колодцев.

За счет сочетания чугунной наружной крышки, стальной внутренней крышки и механического запирания УЗЛ-Т подходит для объектов, где важны прочность, контролируемый доступ и защита подземных коммуникаций. Устройство целесообразно применять при новом строительстве или при полной замене люка, когда требуется установить комплектное заводское решение без доработки старой конструкции на объекте.

Комплектация и подбор

В комплект входит обечайка чугунного люка тяжелого типа, стальная крышка с заделанной гайкой УЗЛ и чугунная крышка тяжелого типа с болтом УЗЛ. Перед заказом необходимо учитывать тип колодца, место установки, расчетную нагрузку, требования к защите от вскрытия и наличие специального ключа для обслуживания запорного механизма.

Устройство запорное люка тяжелого УЗЛ-Т ССД подходит для кабельных колодцев связи, расположенных на участках с интенсивной эксплуатацией и повышенными требованиями к безопасности доступа. Изделие помогает защитить внутреннее пространство колодца и обеспечить удобное обслуживание инженерной инфраструктуры при регламентных работах.
