110301-01069 Комплект удлинителей для рычагов УЗНК(Л) УР-600 (уп.2 рычага) ССД

 Комплект удлинителей для рычагов УЗНК(Л) УР-600 (уп.2 рычага) ССД — набор дополнительных элементов для наращивания длины рычагов запорных устройств УЗНК и УЗНКЛ. Изделие применяется при оснащении кабельных колодцев связи антивандальными запорными устройствами в случаях, когда стандартной длины рычагов недостаточно для надежной фиксации в горловине колодца.

Назначение и область применения

УР-600 используют при монтаже и обслуживании запорных устройств, установленных в люках кабельной канализации связи, городских телефонных сетей и другой подземной инженерной инфраструктуры. Комплект позволяет увеличить рабочую длину рычагов и обеспечить корректное запирание устройства в колодцах с увеличенной высотой горловины.

Удлинители особенно актуальны для колодцев, где горловина сформирована несколькими опорными кольцами. При установке УР-600 максимальная длина рычага с присоединенным удлинителем достигает 993 мм, что позволяет выполнять запирание колодца с горловиной из семи колец типа КО-1.

Конструкция и принцип работы

Каждый удлинитель представляет собой металлическую пластину с рядом отверстий. Такая конструкция позволяет регулировать итоговую длину рычага и подбирать положение крепления под фактическую глубину горловины колодца.

Соединение удлинителей с рычагами запорного устройства выполняется с помощью самоконтрящихся болтов с гайками, которые входят в комплект поставки. После установки удлинители становятся продолжением штатных рычагов УЗНК(Л) и помогают обеспечить надежный упор механизма при запирании.

Защитное покрытие и эксплуатация

Для защиты металлической поверхности от воздействия влаги, загрязнений и агрессивной среды удлинители покрыты порошковой краской. Такое покрытие особенно важно при эксплуатации люков в наружных условиях, в том числе в зимний период, когда на дорожных покрытиях применяются антигололедные реагенты.

Комплект УР-600 рекомендуется использовать только с совместимыми запорными устройствами УЗНК(Л). Перед монтажом необходимо проверить высоту горловины, тип установленного запорного устройства и требуемую длину рычагов, чтобы обеспечить правильную фиксацию механизма.

Комплектация и подбор

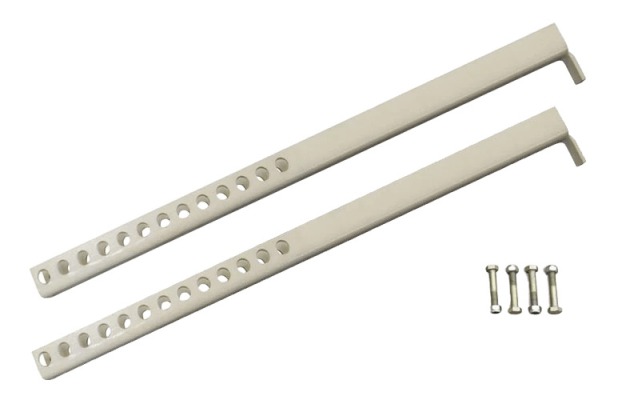

В комплект поставки входят два удлинителя рычагов и четыре болта с гайками. Такое количество рассчитано на оснащение пары рычагов одного запорного устройства. При комплектации объекта удлинители целесообразно заказывать вместе с УЗНК, УЗНКЛ, ключами и крюками для установки или извлечения запорных устройств.

Комплект удлинителей УР-600 ССД помогает адаптировать запорное устройство под фактическую конструкцию колодца, повысить надежность фиксации и обеспечить штатное обслуживание люка без доработки рычагов на объекте.
