Назначение и область применения
УЗНК-II-8п применяют в составе кабельной канализации связи, инженерных сетей и подземной инфраструктуры, где необходимо ограничить доступ посторонних лиц внутрь колодца. Устройство устанавливается под крышку люка и блокирует проем, сохраняя возможность штатного доступа для обслуживающего персонала при наличии специального ключа.
Изделие подходит для полимерно-песчаных люков ППЛ с соответствующим посадочным диаметром. Перед заказом важно проверить конструкцию люка, наличие посадочного места и его фактический размер. Производитель отдельно указывает, что данное исполнение не подходит для полимерно-композитных люков производства АО «СВЯЗЬСТРОЙДЕТАЛЬ».
Конструкция и принцип работы

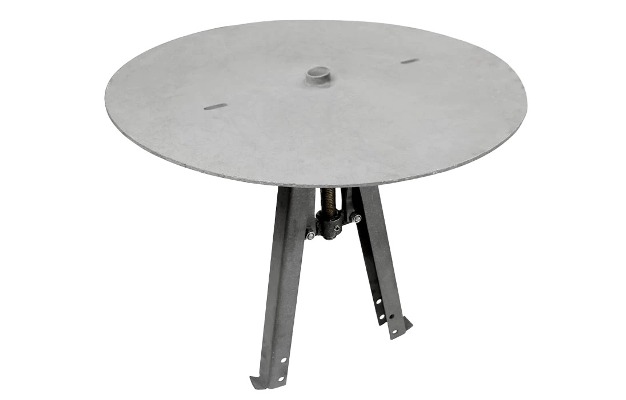

Устройство УЗНК-II-8п представляет собой круглую стальную плиту толщиной 5 мм, оснащенную рычажно-винтовым запорным механизмом. Механизм соединяется с закрепленным на плите швеллером при помощи болтов с самоконтрящимися гайками. Рабочие узлы и крепежные детали выполнены из нержавеющей стали и латуни, что повышает стойкость конструкции к коррозии и эксплуатационному износу.
Запирание выполняется вращением специального эксцентрикового ключа. В рабочем положении рычаги механизма разводятся и упираются в нижнюю поверхность верхнего перекрытия колодца. За счет этого стальная крышка блокирует проход внутрь камеры и препятствует свободному вскрытию колодца.
Эксплуатационные особенности
Конструкция УЗНК-II-8п рассчитана на установку в горловинах с возможным уклоном относительно корпуса люка. Техническое решение позволяет равномерно разводить систему рычагов даже при нестандартном положении перекрытия, а также использовать устройство на конструкциях с минимальной толщиной верхнего перекрытия.
Стальная крышка защищена цинксодержащим порошковым покрытием методом термодиффузионного цинкования. Такое исполнение повышает устойчивость изделия к влаге, загрязнениям и условиям эксплуатации внутри колодцев. Гарантийный срок эксплуатации, указанный производителем, составляет 1 год.
Комплектация и подбор
В комплект поставки входит стальная крышка и запорный механизм. Для монтажа и обслуживания дополнительно приобретаются ключ, комплект крюков для установки или извлечения разблокированного УЗНК, а также удлинители рычагов УР-340 или УР-600, если высота горловины колодца превышает 430 мм.
Перед заказом необходимо точно определить тип люка, посадочный диаметр, глубину горловины и условия доступа к колодцу. При корректном подборе УЗНК-II-8п помогает повысить защищенность подземных коммуникаций и снизить риск несанкционированного доступа к кабелям, муфтам и другим элементам инженерной инфраструктуры.
| Толщина стальной плиты, мм | 5 |
| Диаметр, мм | 570 |
| Высота, мм | 535 |
| Масса, кг | 17 |
| Объём, м³ | 15,4 |
| Комплектация | Стальная крышка — 1 шт.; запорный механизм — 1 шт. |
