110301-01018 Устройство УЗНК-II-Моя улица (D=590мм) ССД

 Устройство УЗНК-II-Моя улица (D=590 мм) ССД предназначено для защиты камеры колодца от несанкционированного проникновения. Изделие применяется в составе подземной инженерной инфраструктуры связи и устанавливается в горловины пластиковых колодцев, используемых в проектах «Моя улица» и «Чистое небо».

Запорное устройство рассчитано на монтаж в конструкции, где предусмотрено специальное посадочное место под крышку диаметром 590 мм. Такое исполнение позволяет закрыть внутренний доступ в камеру колодца без замены всей горловины и сохранить возможность штатного обслуживания сети при наличии специального ключа.

Конструкция и особенности

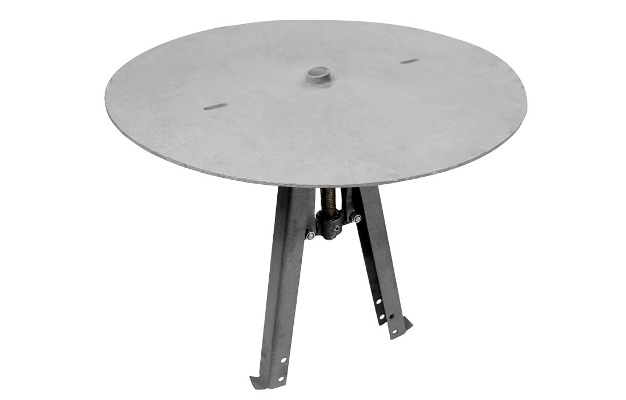

УЗНК-II представляет собой круглую стальную плиту толщиной 5 мм, оснащённую рычажно-винтовым запорным механизмом. Механизм соединяется с закреплённым на плите швеллером при помощи болтов с самоконтрящимися гайками. В рабочем положении рычаги разводятся и упираются в нижнюю поверхность верхнего перекрытия колодца, блокируя извлечение крышки и доступ внутрь камеры.

Рабочие узлы и крепёжные детали выполнены из нержавеющей стали и латуни. Для повышения коррозионной стойкости стальная крышка защищается цинксодержащим порошковым покрытием, нанесённым методом термодиффузионного цинкования. Такая обработка повышает устойчивость изделия к влажной среде и условиям эксплуатации в подземных сооружениях.

Запирание и обслуживание

Система приводится в действие специальным эксцентриковым ключом. При его вращении рычажно-винтовой механизм переводит устройство в закрытое или открытое положение. Конструкция УЗНК-II обеспечивает равномерное разведение рычагов даже при уклоне горловины относительно корпуса люка, поэтому устройство можно применять на конструкциях с минимальной толщиной верхнего перекрытия.

Перед заказом необходимо проверить наличие посадочного места и его фактический диаметр. Если высота горловины превышает 430 мм, дополнительно подбираются удлинители рычагов УР-340 или УР-600. Для установки и извлечения разблокированного устройства также используются специальные крюки, а для запирания и отпирания — отдельный ключ.

Применение

Устройство УЗНК-II-Моя улица применяют при строительстве, модернизации и защите пластиковых колодцев связи, установленных в городских проектах благоустройства. Изделие подходит для объектов, где требуется ограничить доступ к кабельной канализации, сохранить ремонтопригодность смотрового устройства и обеспечить защиту оборудования, размещённого внутри камеры.
