УЗНКЛ-II-0 применяется в кабельной канализации связи при строительстве, реконструкции и дооснащении смотровых устройств. Запорное устройство ограничивает доступ внутрь колодца, но сохраняет возможность штатного открытия камеры обслуживающим персоналом с применением специального ключа.
Конструкция и особенности

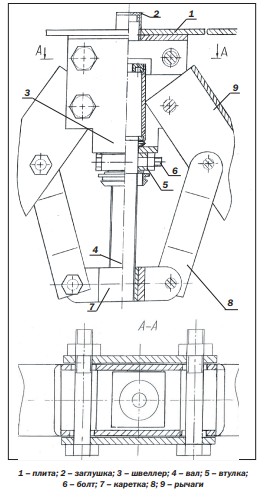

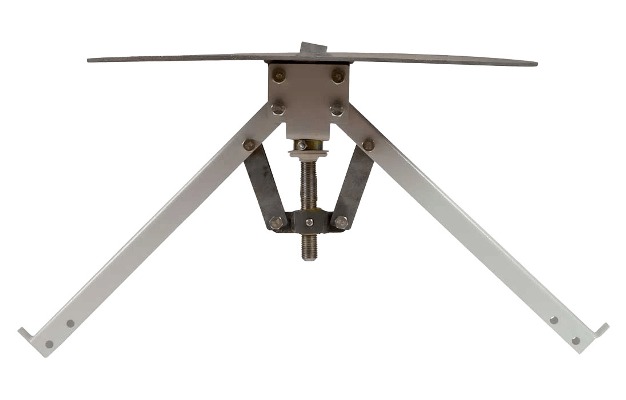

УЗНКЛ-II-0 представляет собой круглую стальную плиту толщиной 5 мм с рычажно-винтовым запорным механизмом. Механизм соединяется с закреплённым на плите швеллером при помощи болтов с самоконтрящимися гайками. В закрытом положении рычаги разводятся и упираются в нижнюю поверхность верхнего перекрытия колодца, блокируя извлечение крышки и доступ внутрь камеры.
УЗНКЛ является вариантом устройства УЗНК с усовершенствованной конструкцией запорного механизма и ключа. Такое исполнение рассчитано на более сложную схему отпирания и применяется на объектах, где требуется повысить защищённость люков кабельной канализации.
Материалы и защита от коррозии
Рабочие узлы и крепёжные детали устройства изготовлены из нержавеющей стали и латуни. Стальная крышка покрывается цинксодержащей порошковой смесью методом термодиффузионного цинкования. Покрытие повышает коррозионную стойкость изделия при эксплуатации во влажной среде подземных сооружений связи.
Конструкция рассчитана на установку в горловины с посадочным диаметром 609 мм. Перед заказом необходимо проверить наличие посадочного места в люке и его фактический размер, чтобы запорное устройство корректно встало в штатную зону установки.
Запирание и обслуживание
Система приводится в действие специальным эксцентриковым ключом. При вращении ключа рычажно-винтовой механизм переводит устройство в открытое или закрытое положение. Конструкция УЗНКЛ обеспечивает равномерное разведение рычагов даже при уклоне горловины относительно корпуса люка, что позволяет устанавливать устройство на конструкции с минимальной толщиной верхнего перекрытия.
Для монтажа и обслуживания дополнительно применяются ключ, комплект крюков для установки и извлечения разблокированного устройства, а также удлинители рычагов УР-340 или УР-600, если высота горловины колодца превышает 430 мм.
Применение
Устройство УЗНКЛ-II-0 ССД используют для защиты телефонных люков и кабельных колодцев в сетях связи. Изделие подходит для объектов городской телекоммуникационной инфраструктуры, где требуется ограничить доступ посторонних лиц к кабельным линиям, муфтам и оборудованию внутри камеры, не нарушая возможности планового обслуживания.
| Толщина стальной плиты, мм | 5 |
| Диаметр, мм | 609 |
| Высота, мм | 535 |
| Масса, кг | 17,5 |
| Объём, м³ | 0,037088 |
| Комплектация | плита — 1 шт.; запорный механизм — 1 шт.; болт — 2 шт.; гайка — 2 шт. |
