Назначение и область применения
УЗНК-II-8п применяют в составе кабельной канализации связи, городских телефонных сетей и подземной инженерной инфраструктуры, где требуется ограничить доступ посторонних лиц внутрь колодца. Устройство устанавливается под крышку люка и блокирует проем, сохраняя возможность штатного доступа для обслуживающего персонала при наличии специального ключа.
Такое решение используют при строительстве, реконструкции и обслуживании кабельных колодцев, расположенных на участках с повышенными требованиями к безопасности. Запорное устройство помогает снизить риск вскрытия люка, повреждения кабелей, муфт и других элементов, размещенных внутри камеры.
Конструкция и принцип работы

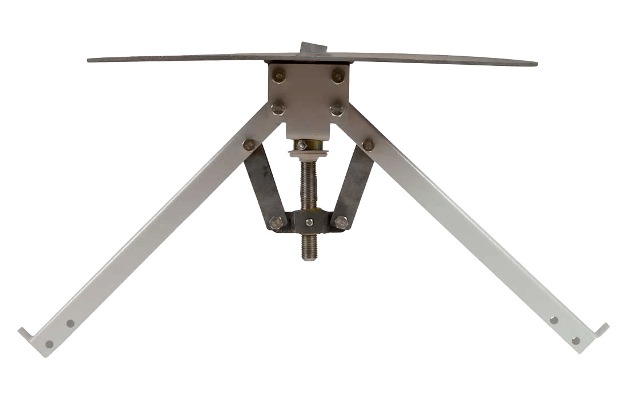

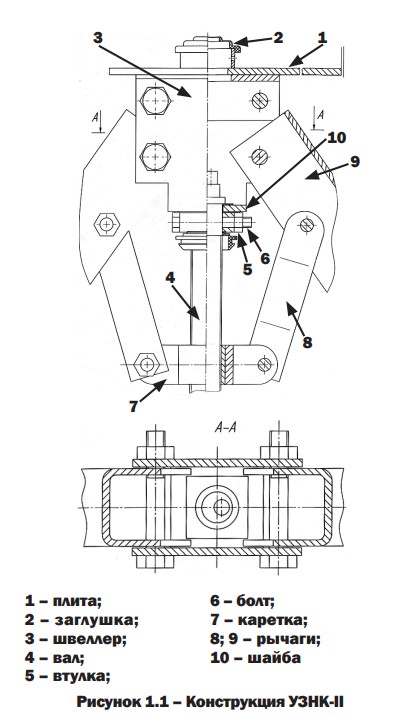

Устройство УЗНК-II-8п представляет собой круглую стальную плиту толщиной 5 мм, оснащенную рычажно-винтовым запорным механизмом. Механизм соединяется с закрепленным на плите швеллером с помощью болтов с самоконтрящимися гайками. Рабочие узлы и крепежные детали выполнены из нержавеющей стали и латуни, что повышает стойкость конструкции к коррозии и эксплуатационному износу.
Запирание выполняется вращением специального эксцентрикового ключа. В рабочем положении рычаги запорного механизма разводятся и упираются в нижнюю поверхность верхнего перекрытия колодца. За счет этого стальная крышка блокирует проход внутрь камеры и препятствует свободному доступу к подземным коммуникациям.
Эксплуатационные особенности
Конструкция УЗНК-II-8п рассчитана на установку в люки с посадочным местом диаметром 609 мм. Перед заказом необходимо точно проверить наличие посадочного места и его фактический диаметр, так как корректная посадка крышки напрямую влияет на надежность фиксации и удобство обслуживания.
В устройстве применено техническое решение, позволяющее равномерно разводить систему рычагов в горловине колодца даже при ее уклоне относительно корпуса люка. Угол разведения рычагов может быть отрицательным, что позволяет устанавливать УЗНК на конструкции с минимальной толщиной верхнего перекрытия.
Защита от коррозии и комплектация
Стальная крышка защищена цинксодержащей порошковой смесью методом термодиффузионного цинкования. Такое покрытие повышает устойчивость изделия к влаге, загрязнениям и условиям эксплуатации внутри колодцев. Гарантийный срок эксплуатации, указанный производителем, составляет 1 год.
В комплект поставки входят плита, запорный механизм, болты и гайки. Для установки и обслуживания дополнительно приобретаются специальный ключ, комплект крюков для установки или извлечения разблокированного УЗНК, а также удлинители рычагов УР-340 или УР-600, если высота горловины колодца превышает 430 мм.
Подбор и заказ
Перед заказом УЗНК-II-8п необходимо определить тип люка, материал корпуса, наличие посадочного места, его диаметр и глубину горловины. При правильном подборе устройство обеспечивает надежную защиту кабельного колодца и сохраняет удобный регламентный доступ для эксплуатационных служб.
| Посадочный диаметр, мм | 609 |
| Толщина стальной плиты, мм | 5 |
| Диаметр, мм | 609 |
| Высота, мм | 535 |
| Масса, кг | 17,5 |
| Комплектация | Плита — 1 шт.; запорный механизм — 1 шт.; болт — 2 шт.; гайка — 2 шт. |
| Объём, м³ | 0,037088 |
