110301-00257 Устройство УЗНК-II-7п ССД

 Устройство УЗНК-II-7п ССД предназначено для защиты камеры кабельного колодца от несанкционированного проникновения. Изделие устанавливается в телефонные люки из серого и высокопрочного чугуна лёгкого и тяжёлого типов, если конструкция люка имеет посадочное место под крышку запорного устройства диаметром 609 мм.

УЗНК-II-7п применяют при строительстве, реконструкции и обслуживании кабельной канализации связи. Устройство ограничивает доступ внутрь смотровой камеры, но сохраняет возможность штатного открытия колодца для монтажных, ревизионных и ремонтных работ с применением специального ключа.

Конструкция и особенности

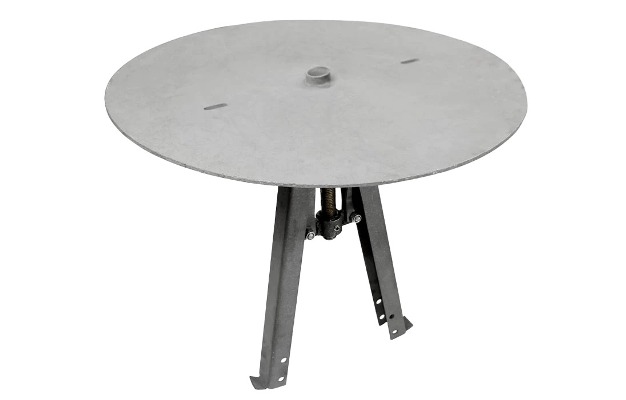

Устройство представляет собой круглую стальную плиту толщиной 5 мм с рычажно-винтовым запорным механизмом. Механизм соединён с закреплённым на плите швеллером при помощи болтов с самоконтрящимися гайками. В рабочем положении рычаги разводятся и упираются в нижнюю поверхность верхнего перекрытия колодца, за счёт чего стальная крышка блокирует доступ внутрь камеры.

Рабочие узлы и крепёжные детали изготовлены из нержавеющей стали и латуни. Для повышения коррозионной стойкости стальная крышка покрывается цинксодержащей порошковой смесью методом термодиффузионного цинкования. Такое исполнение рассчитано на эксплуатацию во влажной среде подземных сооружений связи.

Запирание и обслуживание

Система приводится в действие специальным эксцентриковым ключом. При вращении ключа рычажно-винтовой механизм переводит устройство в закрытое или открытое положение. Конструкция УЗНК-II позволяет равномерно разводить рычаги даже при заметном уклоне горловины относительно корпуса люка, поэтому устройство можно применять на конструкциях с небольшой толщиной верхнего перекрытия.

Перед заказом важно проверить наличие посадочного места в люке и его фактический диаметр. Для установки устройства дополнительно применяются ключ, комплект крюков для установки и извлечения разблокированного УЗНК, а также удлинители рычагов УР-340 или УР-600, если высота горловины колодца превышает 430 мм.

Применение

УЗНК-II-7п ССД используют для защиты телефонных люков и кабельных колодцев в городских сетях связи. Изделие подходит для объектов, где требуется ограничить несанкционированный доступ к кабельной инфраструктуре, сохранить ремонтопригодность колодца и обеспечить совместимость с люками, имеющими посадочное место диаметром 609 мм.
