Комплект используется в кабельных колодцах связи и других подземных смотровых устройствах, где необходимо обеспечить корректное запирание камеры и сохранить возможность штатного обслуживания с применением ключа и монтажных приспособлений.
Конструкция и особенности

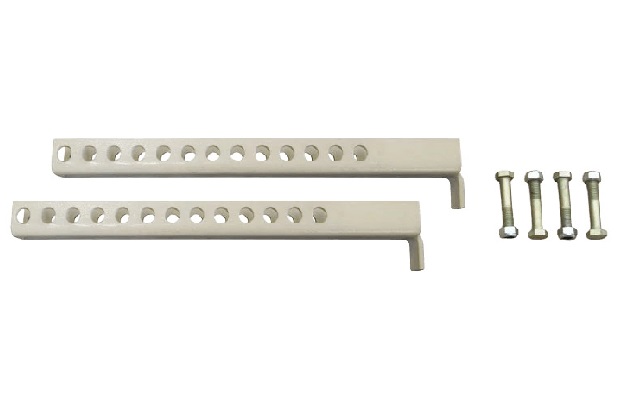

УР-340 представляет собой металлический удлинитель рычага с рядом отверстий. Такая конструкция позволяет регулировать рабочую длину рычага запорного устройства под фактическую высоту горловины колодца. Удлинители соединяются с рычагами УЗНК(Л) при помощи самоконтрящихся болтов с гайками, которые входят в комплект поставки.
При установке удлинителя максимальная длина рычага может достигать 733 мм. Это позволяет использовать запорное устройство в колодцах с высокой горловиной, включая конструкции, собранные с применением нескольких опорных колец.
Защитное покрытие и эксплуатация
Для защиты металлической поверхности от воздействия влажной и агрессивной среды удлинители покрываются порошковой краской. Такое покрытие снижает риск коррозии при эксплуатации в подземных сооружениях и при контакте с реагентами, которые могут попадать в зону люка в зимний период.
Комплект поставляется готовым к монтажу. При подборе необходимо учитывать высоту горловины колодца и тип применяемого запорного устройства. Если требуется больший вынос рычагов, параметры удлинителей следует дополнительно сверять с проектным решением и рекомендациями производителя.
Применение
Комплект УР-340 применяют при монтаже и дооснащении запорных устройств УЗНК(Л) в колодцах кабельной канализации. Он подходит для объектов связи, где необходимо адаптировать запорный механизм под конкретную глубину посадки люка, обеспечить плотное запирание камеры и ограничить несанкционированный доступ к инженерной инфраструктуре.
| Длина, мм | 340 |
| Ширина, мм | 80 |
| Максимальная длина рычага с удлинителем, мм | 733 |
| Покрытие | Порошковая краска |
| Масса, кг | 2,1 |
| Объём, м³ | 0,00136 |
| Гарантийный срок эксплуатации | 1 год |
