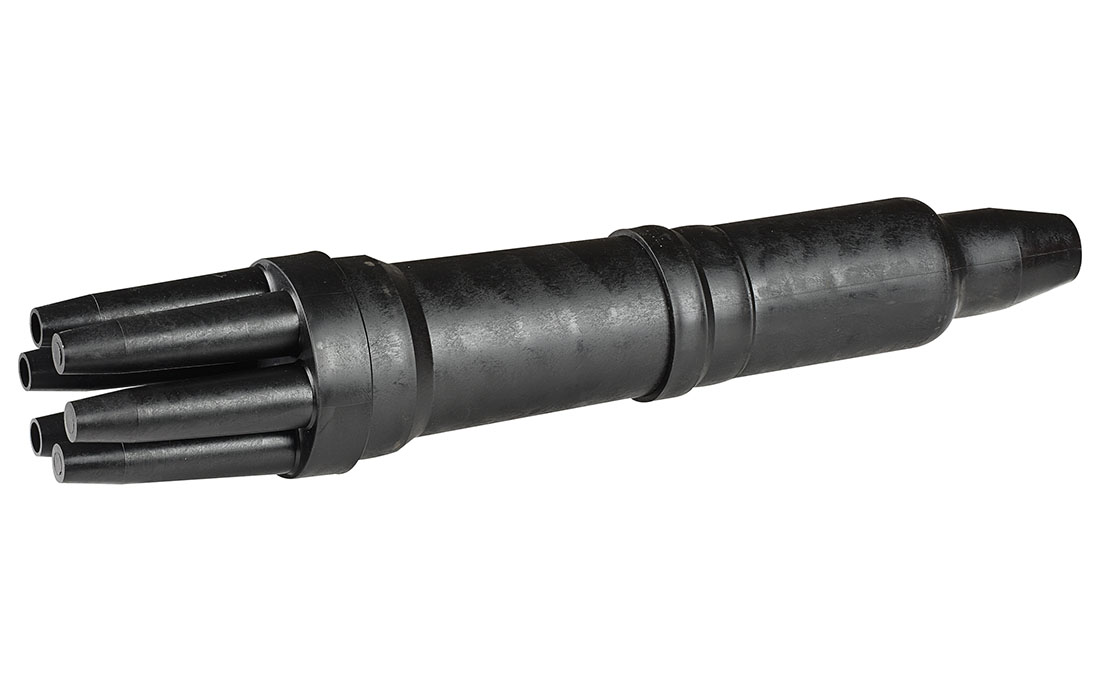

В маркировке разветвительных муфт указаны емкости основных кабелей с жилой 0,5 мм и количество патрубков на оголовниках. Десятичные дроби обозначают емкость cращиваемых кабелей менее 100 пар, например, 0,1-10 пар; 0,2-20 пар; 0,3-30 пар; 0,5-50 пар. Простая дробь, например, 2/4 обозначает, что муфта подходит для кабелей 200,300 и 400 пар при сращивании жил соединителями СМЖ-10.
Технические характеристики | |
Материал | полиэтилен |
Тип муфты | разветвительная |
Длина муфты, мм | 716 |
Вес муфты, кг | 1,29 |
Наружный диаметр на стыке оголовника и гильзы, мм | 137 |
Наружный диаметр на стыке полумуфты и гильзы, мм | 103 |
Входные диаметры конуса муфты, мм | 37/55 |
Кол-во патрубков, шт | 6 |
Заглушенных патрубков, шт | 3 |
Внутренний диаметр всех патрубков, мм | 18/26 |
Наружный диаметр всех патрубков, мм | 34 |
