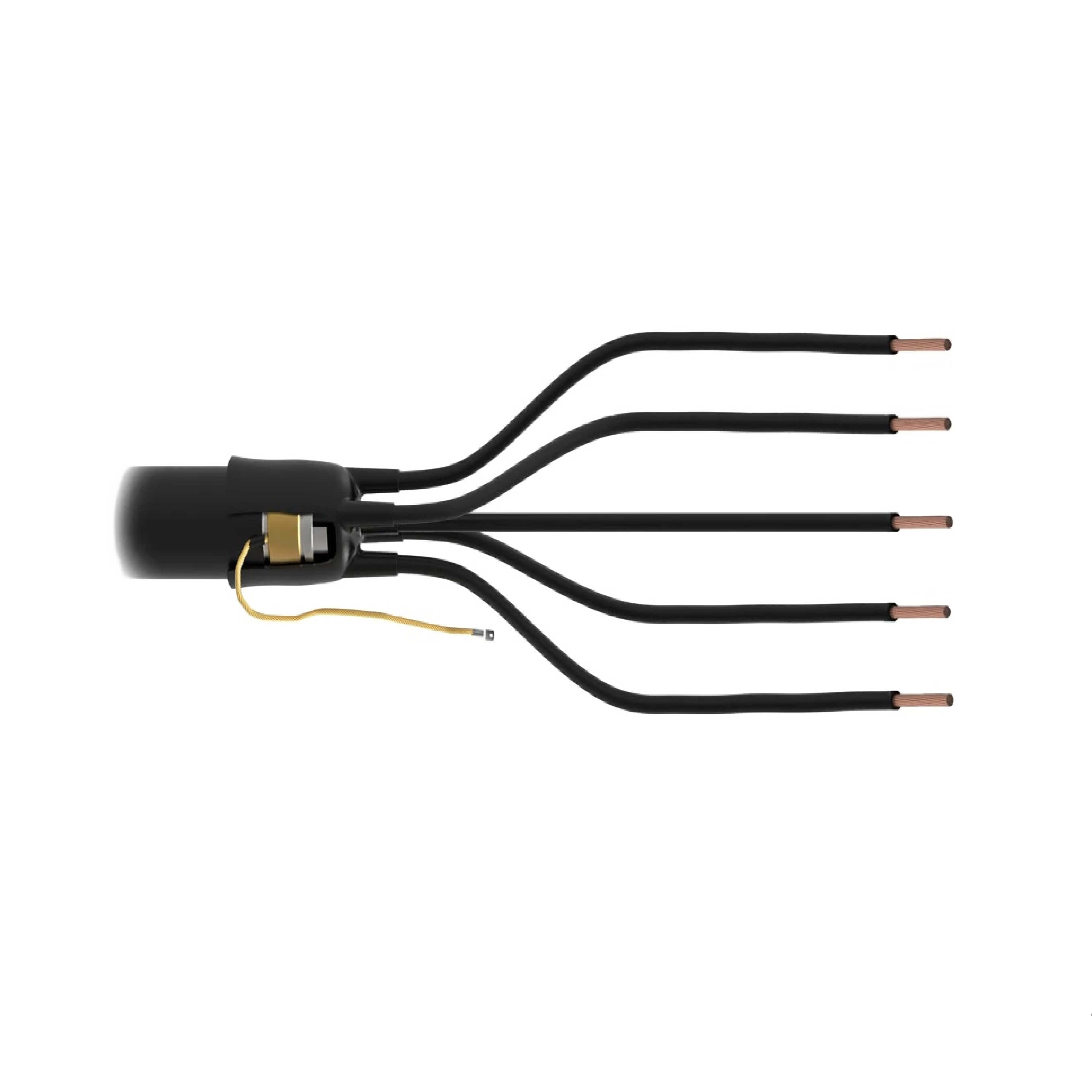

Муфта концевая 5 ПКТпб-1 (16-25) ССД без наконечников 120317-00314

 Муфта концевая 5 ПКТпб-1 (16-25) ССД без наконечников — термоусаживаемый комплект для оконцевания пятижильных силовых кабелей с пластмассовой изоляцией и броней. Изделие рассчитано на кабельные линии напряжением до 1 кВ и применяется при внутренней и наружной установке, когда необходимо герметично оформить конец кабеля, восстановить изоляцию жил и подготовить кабель к подключению к электрооборудованию.

Назначение и область применения

Муфта 5 ПКТпб-1 (16-25) используется для бронированных силовых кабелей с пластмассовой изоляцией, в том числе типов АВБбШв, ВБбШв, АПвБбШв, АПвБбШп, ВБВ, АВВБ, АВВБГ и ПвБбШв(п). Комплект подходит для распределительных сетей, вводных устройств, электрощитов, силовых шкафов, промышленных и гражданских объектов, где требуется выполнить надежное оконцевание пятижильного кабеля сечением от 16 до 25 мм².

Концевая муфта применяется на участках подключения кабельной линии к распределительному, коммутационному и вводно-распределительному оборудованию. Исполнение без наконечников удобно в случаях, когда кабельные наконечники подбираются отдельно — с учетом материала жил, типа контактного соединения, требований проекта и оборудования, к которому подключается кабель.

Конструкция и принцип монтажа

Муфта относится к изделиям горячей усадки. При монтаже элементы комплекта устанавливаются на подготовленный конец кабеля и усаживаются под воздействием температуры, формируя плотную защитную оболочку вокруг жил, зоны разделки, поясной изоляции и участка вывода заземления.

Конструкция включает термоусаживаемую перчатку с термоплавким клеем на внутренней поверхности, термоусаживаемые трубки изоляции жил, поясную манжету, провод заземления, бандажную проволоку, герметик и пружину. Такое исполнение позволяет восстановить изоляцию, защитить разделку кабеля и выполнить заземление брони при монтаже.

Эксплуатационные особенности

Муфта рассчитана на эксплуатацию при температуре от −50 до +50 °C и имеет климатическое исполнение УХЛ 1,5 по ГОСТ 15150. Изделие подходит для внутреннего и наружного монтажа при соблюдении инструкции производителя, требований к подготовке кабеля, разделке брони и выполнению термоусадки.

Исполнение ПКТпб предусматривает систему заземления и применяется для кабелей с защитным слоем. Перед монтажом необходимо проверить марку кабеля, рабочее напряжение линии, количество жил, сечение и наличие брони. Корректный подбор муфты снижает риск нарушения изоляции, повреждения оболочки и преждевременного выхода кабельного окончания из строя.

Подбор и заказ

Перед заказом муфты необходимо убедиться, что кабель относится к пятижильным бронированным силовым кабелям с пластмассовой изоляцией, а рабочее напряжение линии не превышает 1 кВ. Так как комплект поставляется без силовых наконечников, их необходимо подобрать отдельно под сечение жилы, материал проводника и тип присоединения к электрооборудованию.
