Муфта концевая 3 ПКТп-1 (70-120) ССД с наконечниками 120317-00324

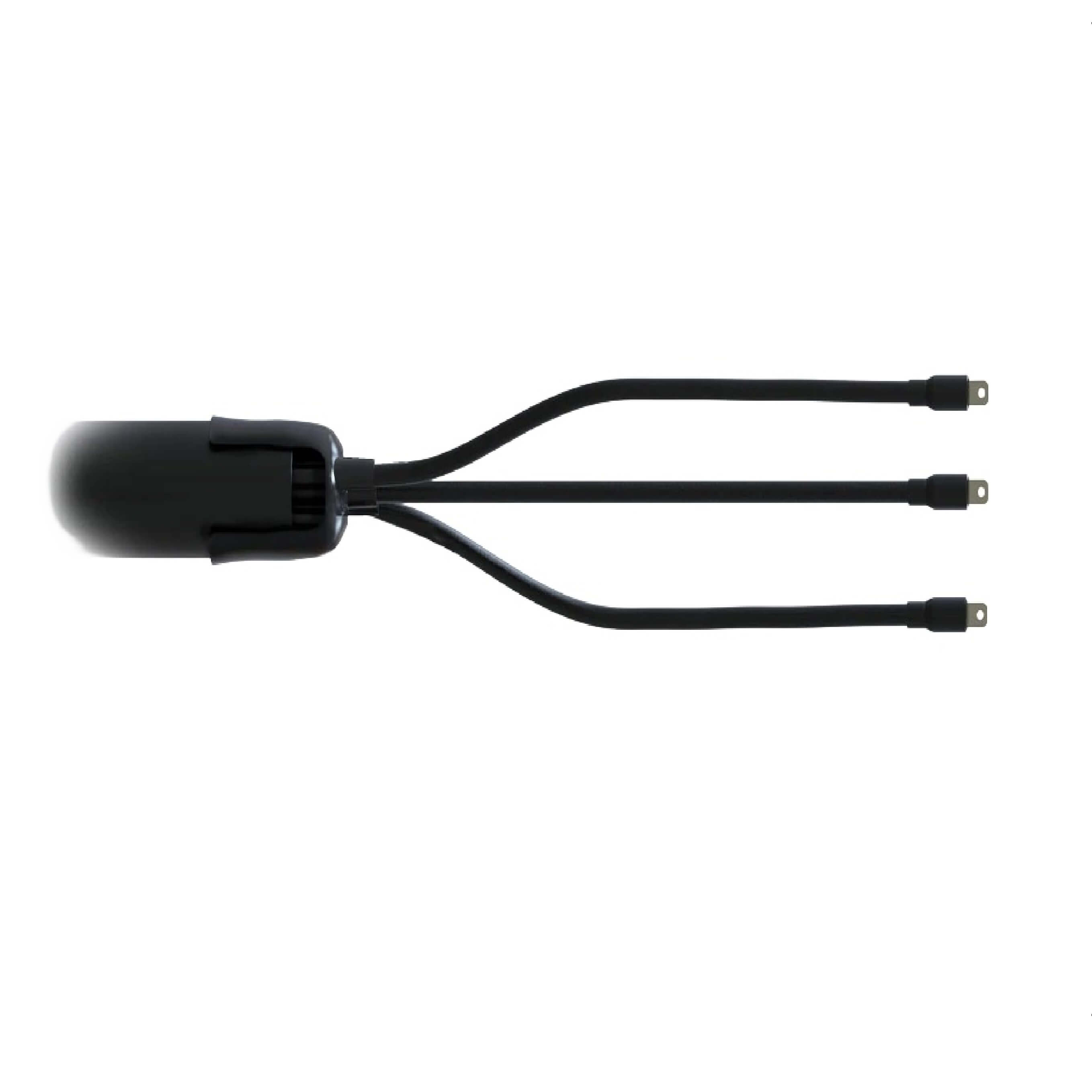

 Муфта концевая 3 ПКТп-1 (70-120) ССД с наконечниками — термоусаживаемый комплект для оконцевания трехжильных силовых кабелей с пластмассовой изоляцией без брони. Изделие рассчитано на кабельные линии напряжением до 1 кВ и применяется при внутренней и наружной установке, когда требуется герметично оформить конец кабеля и подготовить жилы к подключению к электрооборудованию.

Назначение и область применения

Муфта 3 ПКТп-1 (70-120) используется для силовых кабелей с пластмассовой изоляцией, в том числе типов (А)ВВГ, NYM, АПвВГ, АВВБ, (А)ВВБГ, (А)ПвбШп, NYY и КГВВ. Комплект подходит для распределительных сетей, вводных устройств, силовых шкафов, электрощитов, промышленных и гражданских объектов, где необходимо выполнить надежное оконцевание трехжильного кабеля сечением от 70 до 120 мм².

Концевая муфта применяется на участках подключения кабельной линии к распределительным устройствам, шкафам управления, вводно-распределительному оборудованию и другим узлам электроснабжения. Наличие болтовых наконечников в комплекте упрощает комплектацию монтажа и позволяет выполнить подключение жил без отдельного подбора наконечников.

Конструкция и принцип монтажа

Муфта относится к изделиям горячей усадки. При монтаже элементы комплекта устанавливаются на подготовленный конец кабеля и усаживаются под воздействием температуры, формируя плотную защитную оболочку вокруг изоляции жил и зоны оконцевания. Такое решение обеспечивает механическую защиту, герметизацию и аккуратное оформление кабельного окончания.

Конструкция включает термоусаживаемую перчатку с термоплавким клеем на внутренней поверхности, трубки восстановления изоляции жил, манжеты на наконечники и болтовые наконечники. Наконечники оснащены контактными винтами со срывающимися головками, а на контактные поверхности болтов нанесена токопроводящая мастика для улучшения электрического контакта.

Эксплуатационные особенности

Муфта рассчитана на эксплуатацию при температуре от −50 до +50 °C и имеет климатическое исполнение УХЛ 1,5 по ГОСТ 15150. Изделие подходит для внутреннего и наружного монтажа при соблюдении инструкции производителя, требований к подготовке кабеля и правил выполнения термоусадки.

Комплект не предусматривает систему заземления и предназначен для кабелей без защитного слоя. Перед монтажом необходимо проверить марку кабеля, рабочее напряжение линии, количество жил, сечение и условия установки. Корректный подбор муфты снижает риск нарушения изоляции, перегрева контактного соединения и преждевременного выхода кабельного окончания из строя.

Подбор и заказ

Перед заказом муфты необходимо убедиться, что кабель относится к трехжильным силовым кабелям с пластмассовой изоляцией без брони, а рабочее напряжение линии не превышает 1 кВ. При комплектации объекта рекомендуется учитывать количество кабельных окончаний, запас на монтаж и необходимость сопутствующих материалов для подготовки кабеля, очистки изоляции и выполнения термоусадки.
