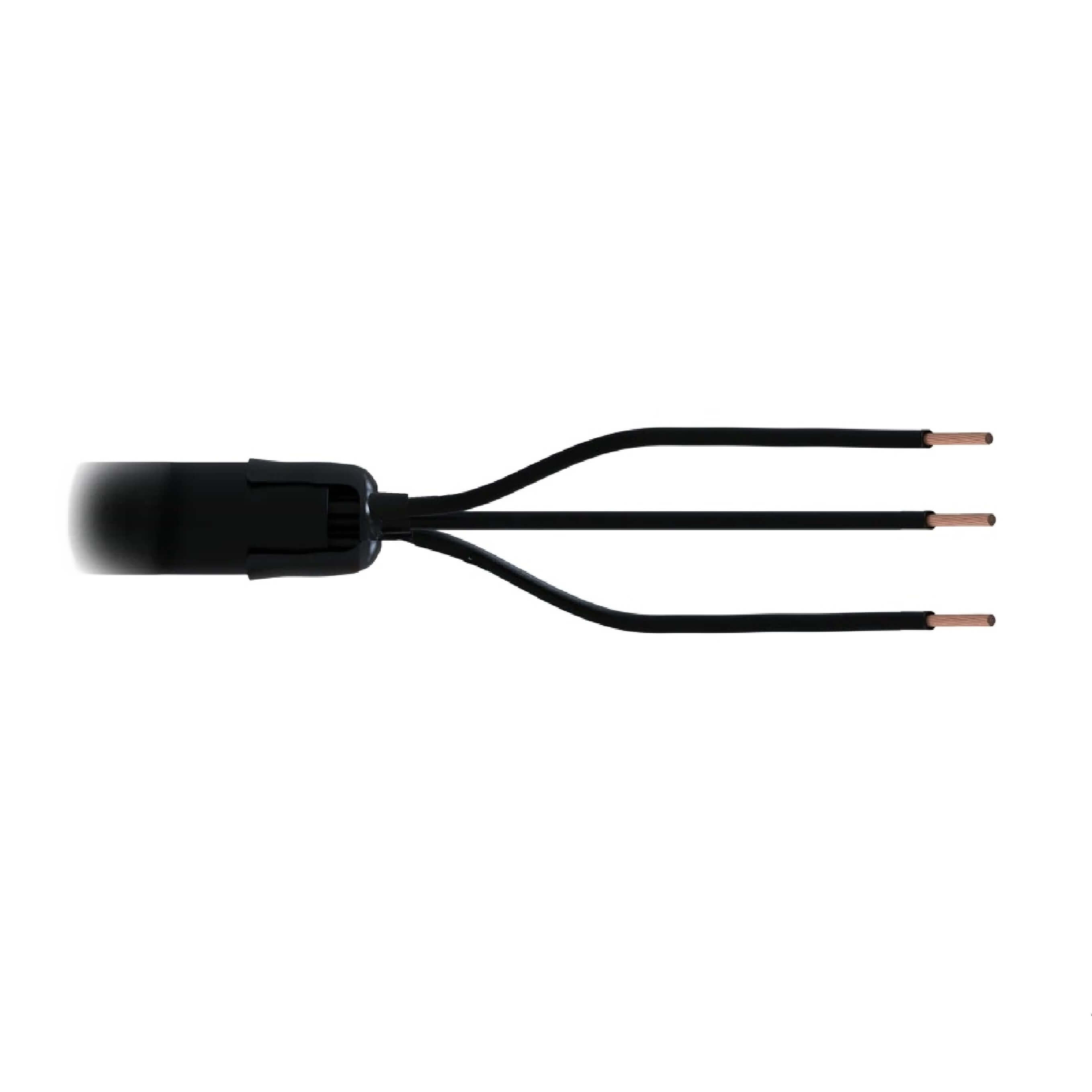

Муфта концевая 3 ПКТп-1 (70-120) ССД без наконечников 120317-00340

 Муфта концевая 3 ПКТп-1 (70-120) ССД без наконечников — термоусаживаемый комплект для оконцевания трехжильных силовых кабелей с пластмассовой изоляцией без брони. Изделие рассчитано на кабельные линии напряжением до 1 кВ и применяется при внутренней и наружной установке, когда необходимо герметично оформить конец кабеля, восстановить изоляцию жил и подготовить кабель к подключению к электрооборудованию.

Назначение и область применения

Муфта 3 ПКТп-1 (70-120) используется для силовых кабелей с пластмассовой изоляцией, в том числе типов (А)ВВГ, NYM, АПвВГ, АВВБ, (А)ВВБГ, (А)ПвбШп, NYY и КГВВ. Комплект подходит для распределительных сетей, вводных устройств, электрощитов, силовых шкафов, промышленных и гражданских объектов, где требуется выполнить надежное оконцевание трехжильного кабеля сечением от 70 до 120 мм².

Концевая муфта применяется на участках подключения кабельной линии к распределительному, коммутационному и вводно-распределительному оборудованию. Исполнение без наконечников удобно в случаях, когда наконечники подбираются отдельно — с учетом материала жилы, типа контактного соединения, требований проекта и оборудования, к которому подключается кабель.

Конструкция и принцип монтажа

Муфта относится к изделиям горячей усадки. При монтаже элементы комплекта устанавливаются на подготовленный конец кабеля и усаживаются под воздействием температуры, формируя плотную защитную оболочку вокруг жил и зоны разделки. Такое решение обеспечивает механическую защиту, герметизацию и аккуратное оформление кабельного окончания.

Конструкция включает термоусаживаемую перчатку с термоплавким клеем на внутренней поверхности, термоусаживаемые трубки изоляции жил и манжеты. После усадки элементы плотно облегают кабель, защищают разделку от влаги и внешних воздействий, а также помогают сохранить электрическую прочность изоляции в зоне оконцевания.

Эксплуатационные особенности

Муфта рассчитана на эксплуатацию при температуре от −50 до +50 °C и имеет климатическое исполнение УХЛ 1,5 по ГОСТ 15150. Изделие подходит для внутреннего и наружного монтажа при соблюдении инструкции производителя, требований к подготовке кабеля и правил выполнения термоусадки.

Комплект не предусматривает систему заземления и предназначен для кабелей без защитного слоя. Перед монтажом необходимо проверить марку кабеля, рабочее напряжение линии, количество жил, сечение и условия установки. Корректный подбор муфты снижает риск нарушения изоляции, перегрева контактного соединения и преждевременного выхода кабельного окончания из строя.

Подбор и заказ

Перед заказом муфты необходимо убедиться, что кабель относится к трехжильным силовым кабелям с пластмассовой изоляцией без брони, а рабочее напряжение линии не превышает 1 кВ. Так как комплект поставляется без наконечников, их необходимо подобрать отдельно под сечение жилы, материал проводника и тип присоединения к электрооборудованию.
