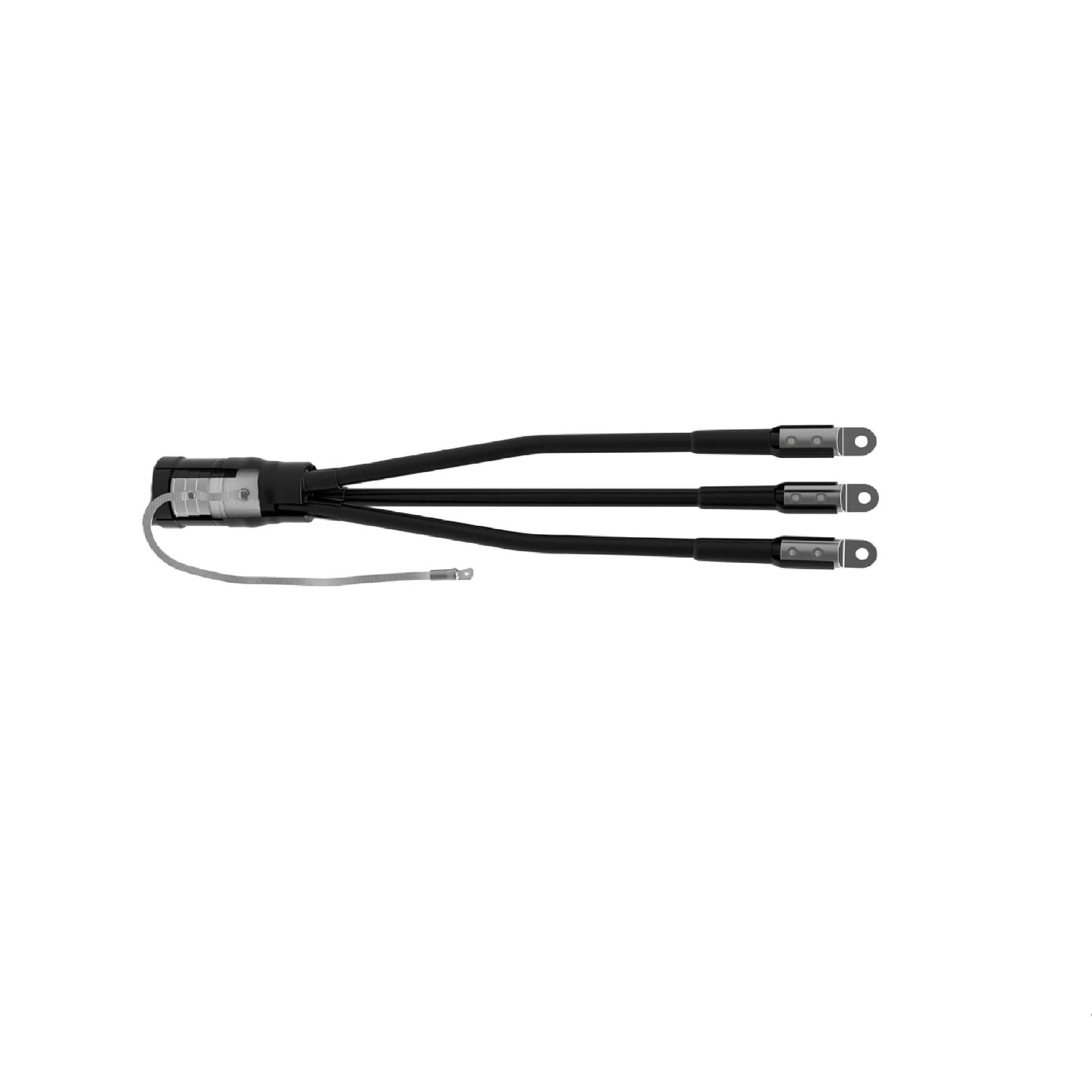

Муфта концевая 3 КТп-1 (16-25) ССД с наконечниками (бумага) 120317-00135

 Муфта концевая 3 КТп-1 (16-25) ССД с наконечниками (бумага) — термоусаживаемый комплект для оконцевания трехжильных силовых кабелей с бумажной маслопропитанной изоляцией. Изделие рассчитано на кабельные линии напряжением до 1 кВ и применяется при внутренней и наружной установке, когда необходимо герметично оформить конец кабеля, восстановить изоляцию жил и подготовить кабель к подключению к электрооборудованию.

Назначение и область применения

Муфта 3 КТп-1 (16-25) используется для оконцевания 3-жильных силовых кабелей с бумажной изоляцией и сечением жил от 16 до 25 мм². Комплект подходит для распределительных сетей, вводно-распределительных устройств, электрощитов, силовых шкафов, промышленных и гражданских объектов, где требуется выполнить надежное подключение кабельной линии к оборудованию.

Концевая муфта применяется на участках, где кабель должен быть защищен в зоне разделки, а жилы — подготовлены к электрическому соединению. Наличие наконечников в комплекте упрощает комплектацию монтажных работ и позволяет выполнить подключение без отдельного подбора наконечников под данную муфту.

Конструкция и принцип монтажа

Муфта относится к изделиям горячей усадки. При монтаже элементы комплекта устанавливаются на подготовленный конец кабеля и усаживаются под воздействием температуры, формируя плотную защитную оболочку вокруг жил, зоны разделки и участка вывода заземления.

Конструкция включает термоусаживаемую перчатку, трубки восстановления изоляции жил, манжеты, поясную манжету, провод заземления с наконечником, бандажную проволоку, комплект для пайки, герметик и болтовые наконечники. В комплект входят алюминиевые наконечники с контактными винтами со срывающимися головками. На контактные поверхности болтов нанесена специальная смазка для улучшения электропроводящих свойств.

Эксплуатационные особенности

Муфта рассчитана на эксплуатацию при температуре от −50 до +50 °C и имеет климатическое исполнение УХЛ 1,5 по ГОСТ 15150. Изделие подходит для внутреннего и наружного монтажа при соблюдении инструкции производителя, требований к разделке кабеля, подготовке бумажной изоляции и выполнению горячей усадки.

Комплект предусматривает систему заземления и применяется для кабелей с защитным слоем. Перед монтажом необходимо проверить рабочее напряжение линии, количество жил, сечение, тип изоляции и условия установки. Корректный подбор муфты снижает риск нарушения изоляции, ухудшения контакта, повреждения оболочки и преждевременного выхода кабельного окончания из строя.

Подбор и заказ

Перед заказом муфты необходимо убедиться, что кабель относится к трехжильным силовым кабелям с бумажной маслопропитанной изоляцией, а рабочее напряжение линии не превышает 1 кВ. При комплектации объекта рекомендуется учитывать количество кабельных окончаний, запас на монтаж и необходимость сопутствующих материалов для подготовки кабеля, зачистки жил, обработки защитного слоя и выполнения термоусадки.
