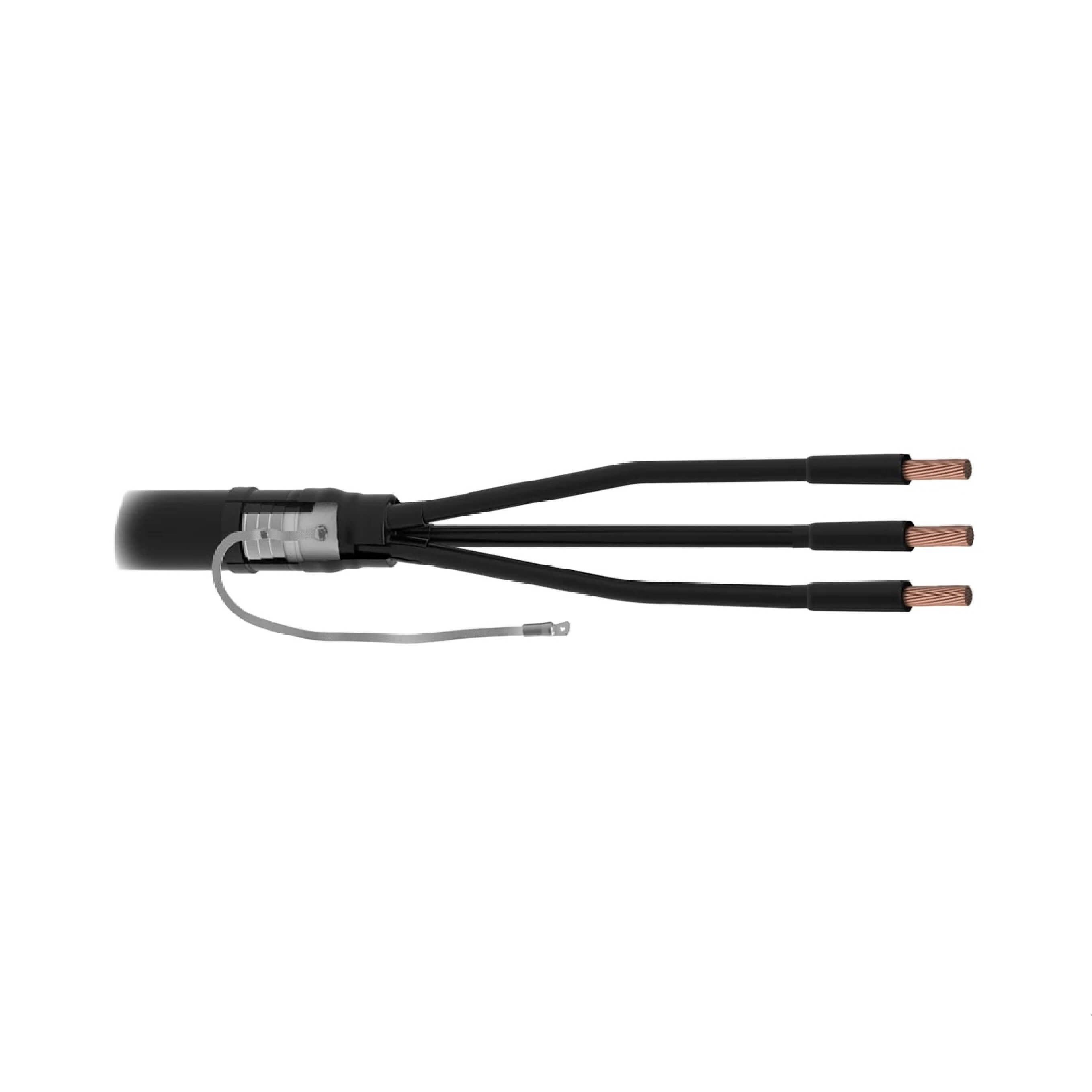

Муфта концевая 3 КТп-1 (150-240) ССД без наконечников 120317-00142

 Муфта концевая 3 КТп-1 (150-240) ССД без наконечников предназначена для оконцевания 3-жильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ. Изделие применяется при внутренней и наружной установке, когда необходимо выполнить защищённое окончание кабельной линии, восстановить изоляцию жил, герметизировать зону разделки и подготовить кабель к подключению к распределительному, вводному или электрощитовому оборудованию.

Муфта относится к термоусаживаемым кабельным изделиям горячей усадки. Исполнение КТп-1 применяется для кабелей с бумажной изоляцией и включает элементы для восстановления изоляции, защиты разделки и организации заземления металлических элементов кабеля. Версия без наконечников удобна в случаях, когда кабельные наконечники подбираются отдельно по проекту, типу жил, требованиям к контактному соединению или принятой на объекте технологии монтажа.

Конструкция и особенности

Концевая муфта 3 КТп-1 рассчитана на работу с 3-жильными кабелями с бумажной маслопропитанной изоляцией. В состав комплекта входят термоусаживаемая перчатка, трубки восстановления изоляции жил, поясная манжета, провод заземления, бандажная проволока, пружина, герметик и инструкция по монтажу.

После прогрева термоусаживаемые элементы плотно охватывают подготовленный участок кабеля, помогают восстановить изоляцию жил и защищают место оконцевания от влаги, загрязнений и механических воздействий. Провод заземления, бандажная проволока и пружина применяются для подключения и фиксации металлических защитных элементов кабеля.

Применение

Муфта применяется для силовых кабельных линий до 1 кВ, используемых на объектах связи, энергетики, промышленной и гражданской инфраструктуры. Конструкция рассчитана на внутреннюю и наружную установку. Климатическое исполнение УХЛ 1,5 позволяет использовать комплект при температуре эксплуатации от -50 до +50 °C.

При подборе необходимо учитывать число жил, тип изоляции, наличие защитного слоя и рабочий диапазон сечения. Так как комплект поставляется без наконечников, наконечники подбираются отдельно с учётом фактического сечения жил, материала проводника и требований проекта.

Монтаж и эксплуатационные свойства

Перед установкой конец кабеля подготавливают согласно инструкции производителя: выполняют разделку оболочки, подготавливают жилы, монтируют элементы заземления и устанавливают термоусаживаемые детали. Для усадки применяется подходящий нагревательный инструмент, обеспечивающий равномерный прогрев без повреждения изоляции.

Наличие провода заземления, бандажной проволоки, пружины и герметика позволяет выполнить корректную разделку и защиту кабеля с бумажной маслопропитанной изоляцией. Комплект применяется непосредственно на монтажной площадке и позволяет выполнить оконцевание кабельной линии с использованием отдельно подобранных наконечников.
