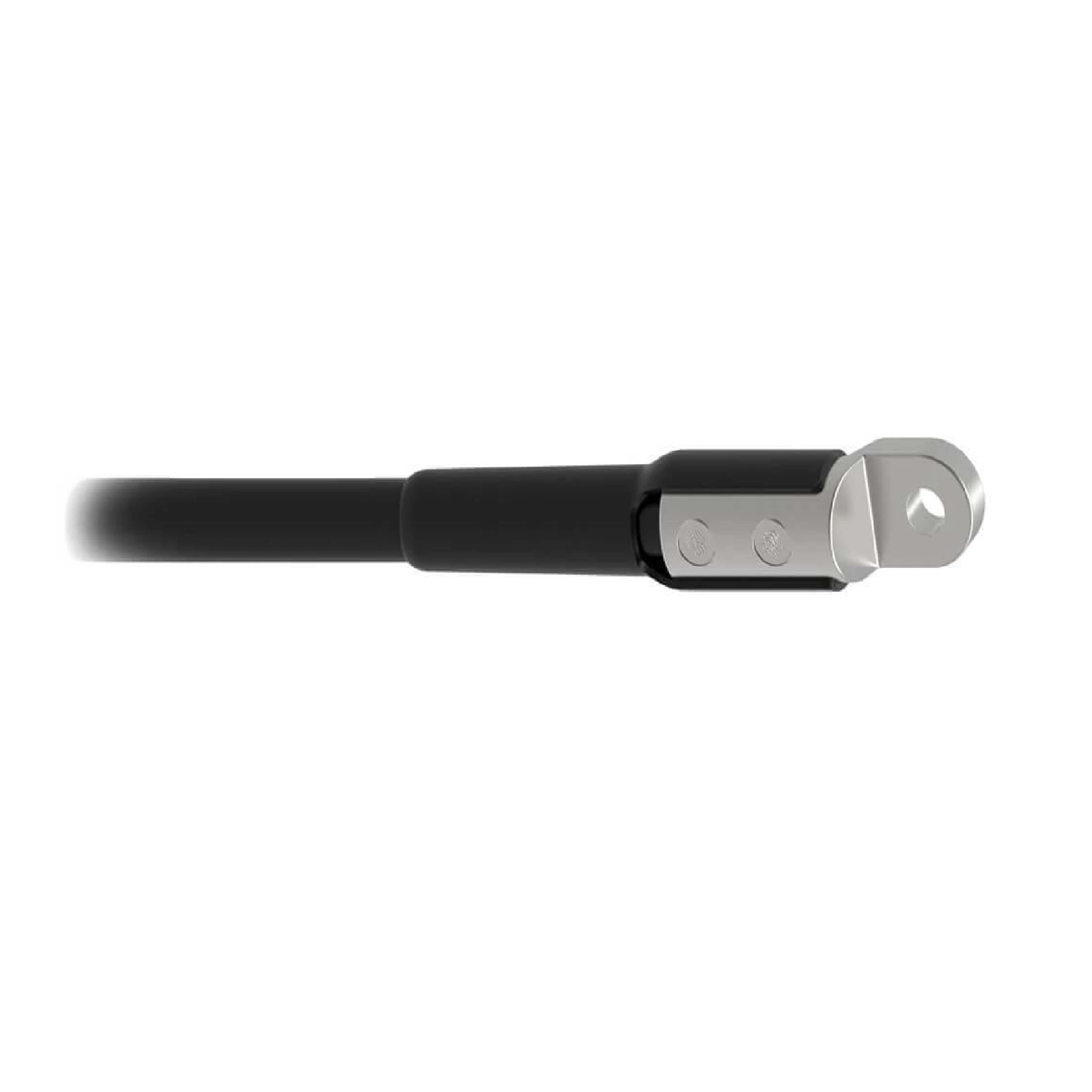

Муфта концевая 1 ПКТ-1 (70-120) ССД с наконечником 120317-00320

Муфта концевая 1 ПКТ-1 (70-120) ССД с наконечником предназначена для оконцевания одножильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Изделие применяется при внутренней и наружной установке, когда необходимо выполнить надёжное окончание кабельной линии с защитой зоны подключения от влаги, загрязнений и механических воздействий.

Муфта относится к термоусаживаемым кабельным изделиям горячей усадки. Она используется при монтаже, ремонте и реконструкции низковольтных электрических сетей, вводе кабеля в распределительные шкафы, электрощитовое оборудование, вводно-распределительные устройства и другие узлы подключения.

Конструкция и особенности

Концевая муфта 1 ПКТ-1 рассчитана на работу с одножильными кабелями с пластмассовой изоляцией. В комплект входит манжета на наконечник и болтовой наконечник 2НБ-2, поэтому монтажник получает готовый набор для оконцевания жилы без отдельного подбора наконечника.

Монтаж выполняется методом горячей усадки. После прогрева термоусаживаемые элементы плотно охватывают подготовленный участок кабеля и зону наконечника, формируя защитное покрытие. Такое решение помогает обеспечить стабильную электрическую изоляцию, аккуратное окончание жилы и эксплуатационную надёжность соединения.

Применение

Муфта используется для кабелей типов АВВГ, ВВГ, АПвВГ и ПвВГ. Изделие подходит для силовых линий до 1 кВ, применяемых на объектах связи, энергетики, промышленной и гражданской инфраструктуры.

Конструкция рассчитана на внутреннюю и наружную установку. Климатическое исполнение УХЛ 1,5 позволяет применять комплект при температуре эксплуатации от -50 до +50 °C. При подборе необходимо учитывать количество жил, тип изоляции, отсутствие защитного слоя в кабеле и требуемый диапазон сечения.

Монтаж и эксплуатационные свойства

Перед установкой конец кабеля подготавливают согласно инструкции производителя: снимают оболочку и изоляцию на заданную длину, устанавливают болтовой наконечник и монтируют термоусаживаемую манжету. Для качественной усадки используется подходящий нагревательный инструмент, обеспечивающий равномерный прогрев без повреждения изоляции.

Муфта не предусматривает систему заземления и не предназначена для кабелей с защитным слоем или броней. Комплект применяется для одножильных кабелей с сечением жилы от 70 до 120 мм² и позволяет выполнить оконцевание кабельной линии в условиях монтажной площадки.
