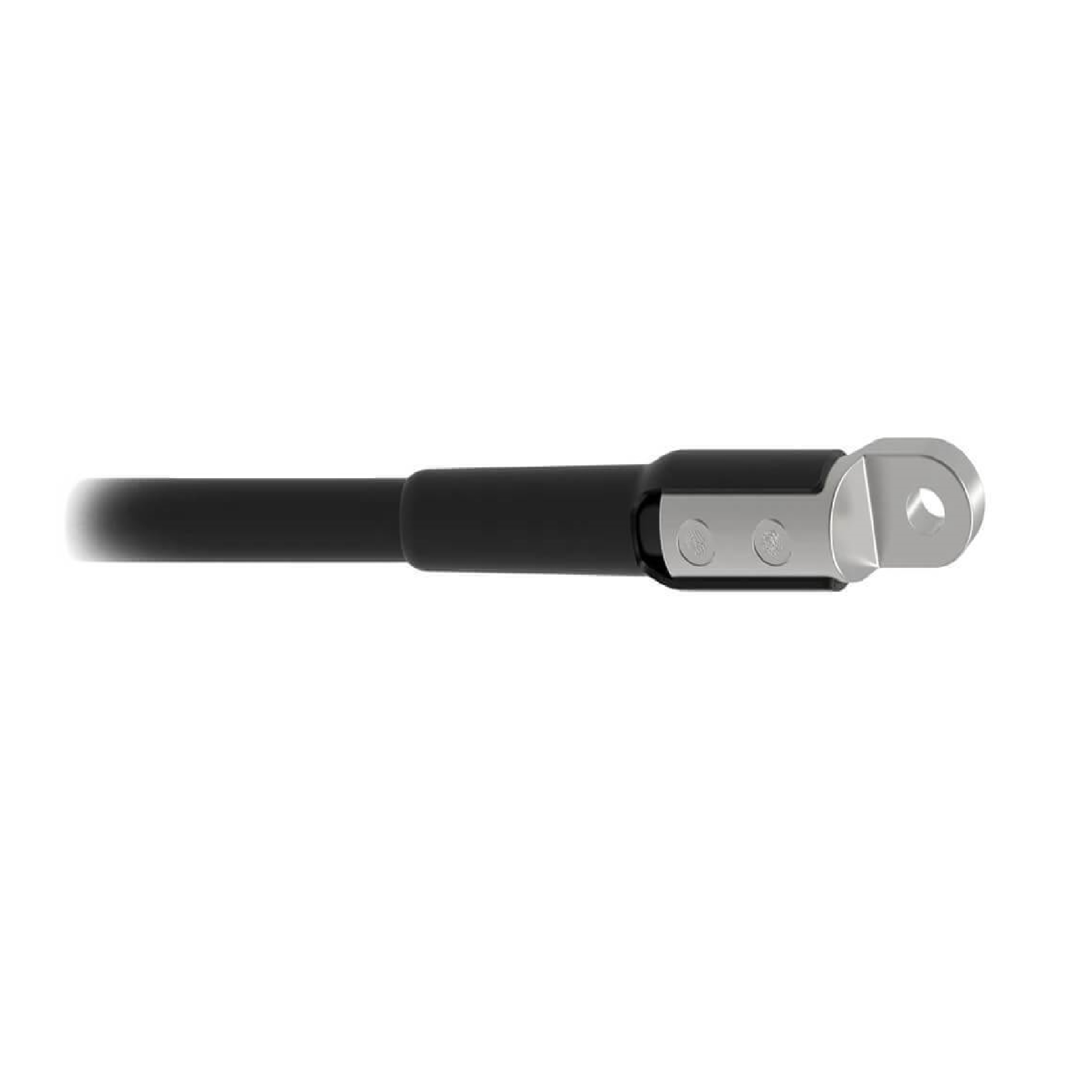

Муфта концевая 1 ПКТ-1 (16-25) ССД с наконечником 120317-00318

 Муфта концевая 1 ПКТ-1 (16-25) ССД с наконечником — термоусаживаемый комплект для оконцевания одножильных силовых кабелей с пластмассовой изоляцией без брони. Изделие рассчитано на кабельные линии напряжением до 1 кВ и применяется при внутреннем и наружном монтаже, когда необходимо герметично оформить конец кабеля и подготовить жилу к подключению к электрооборудованию.

Назначение и область применения

Муфта 1 ПКТ-1 (16-25) используется при монтаже кабелей типов АВВГ, ВВГ, АПвВГ и ПвВГ с сечением жилы от 16 до 25 мм². Комплект подходит для объектов связи, энергетики, промышленных и гражданских электрических сетей, где требуется надежное оконцевание одножильного кабеля с пластмассовой изоляцией.

Концевая муфта применяется на участках подключения кабельной линии к распределительным устройствам, шкафам, щитам, вводным устройствам и другому электрооборудованию. Наличие наконечника в комплекте упрощает подбор монтажных компонентов и позволяет выполнить подключение в соответствии с проектной схемой.

Конструкция и принцип монтажа

Муфта относится к термоусаживаемым изделиям с горячим методом усадки. При монтаже элементы комплекта устанавливаются на подготовленный конец кабеля и усаживаются под воздействием температуры, формируя плотную защитную оболочку вокруг изоляции и зоны оконцевания.

В состав комплекта входит манжета на наконечник, болтовой наконечник НБ-0 и инструкция. Манжета защищает участок соединения и помогает обеспечить герметичность оконцевания, а болтовой наконечник используется для надежного электрического подключения жилы без необходимости подбирать наконечник отдельно.

Эксплуатационные особенности

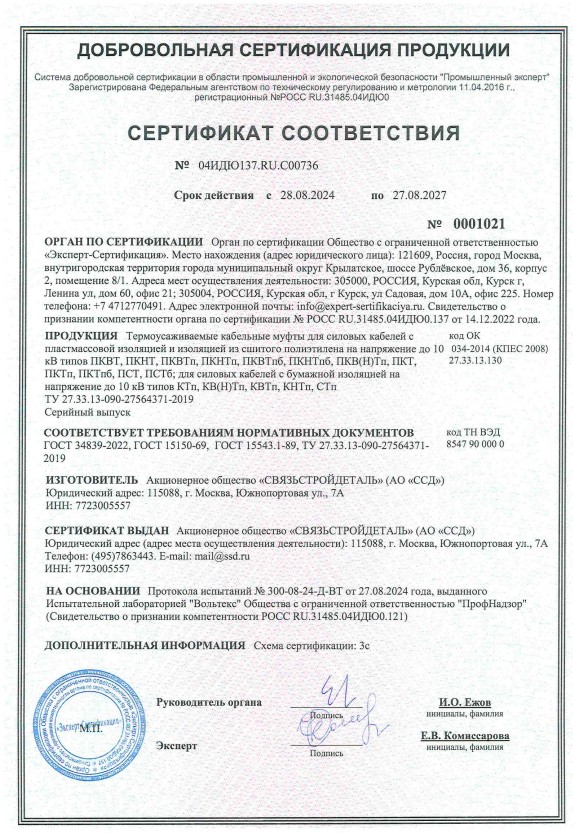

Муфта рассчитана на эксплуатацию при температуре от −50 до +50 °C и имеет климатическое исполнение УХЛ 1,5 по ГОСТ 15150. Такое исполнение позволяет применять комплект в условиях умеренного и холодного климата при соблюдении требований к монтажу и эксплуатации кабельной линии.

Изделие не предусматривает систему заземления и не предназначено для кабелей с защитным слоем. Перед установкой необходимо убедиться, что тип кабеля, количество жил, сечение и условия монтажа соответствуют параметрам муфты. Корректный подбор комплекта снижает риск нарушения изоляции, перегрева контакта и преждевременного выхода кабельного окончания из строя.

Подбор и заказ

Перед заказом муфты необходимо проверить марку кабеля, рабочее напряжение линии, сечение жилы и условия установки. Муфта концевая 1 ПКТ-1 (16-25) ССД с наконечником подходит для одножильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. При комплектации объекта рекомендуется учитывать количество кабельных окончаний, запас на монтаж и необходимость дополнительных расходных материалов.
